PAT-Tester-x-8

功能齊全的電位器/電流器/阻抗分析儀，最多可連接 8 個通道，適用於小規模和特殊用途的測試。

資料來源 規格下載 聯絡我們

商品照片

個體測試方案

PAT-Tester-x-8 是小規模和特殊用途測試的理想選擇。它採用與PAT-Tester-i-16相同的電池測試儀硬體和軟體。然而，測試通道被分離到獨立的設備中，即所謂的PAT-Channel-1。每個 PAT-Channel-1 都配備一個功能完整的恆定電流儀/恆電位儀/阻抗分析儀。最多可將 8 個 PAT-Channel 連接到單一PAT-Controller-8，該控制器用作控制單元，用於儲存所有測量資料並實現與EL-Software伺服器的通訊。這樣，同一網路中的任何客戶端 PC 都可以透過 EL-Software 控制 PAT-Tester-x-8 的每個通道。
各個 PAT-Channel 可以放置在所需的任何位置：工作台上、氣候箱中，甚至是手套箱內。雖然每個 PAT 通道 1 是為 PAT 電池量身定制的，但它也可以連接到幾乎任何其他測試電池，包括 ECD 膨脹計、光學 ECC 原位電池和所有其他小型電池（例如紐扣電池、軟包電池、T 型電池）。

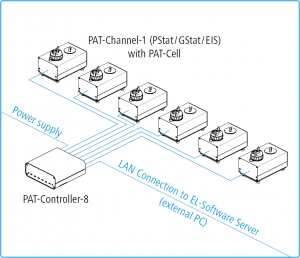

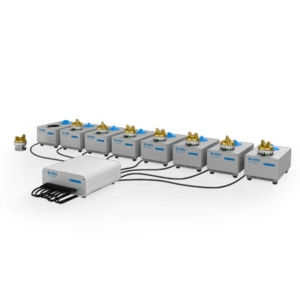

PTA-Tester-x-8設置，帶有6個PAT通道

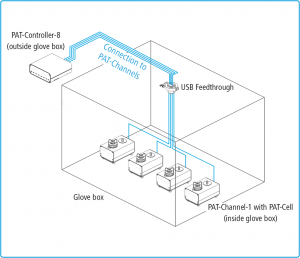

手套箱內安裝4個PAT通道的PTA-Tester-x-8設置

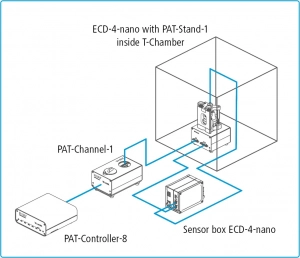

採用ECD-4奈米膨脹計的單通道裝置

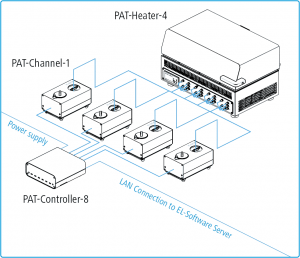

PTA-Tester-x-8設置，包含4個PAT通道和PAT-Heater-4

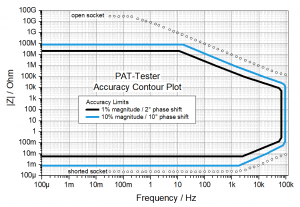

精度等高線圖

一般

每個設備的通道數 1至8
控制電壓 -7V 至 +7V
合規電壓 -8V 至 8V (空載)
目前的 ± 100 mA
電池連接/電極連接 3個電極家感應線，開關矩陣
ADC 2 x 24 位
DAC 1 x 18 位
轉換速率 2.5 V / µs
頻寬範圍 (穩定性因子) 500 kHz (快)

50 kHz (中頻)

5 kHz (慢速)
採集時間 (時基) 1 毫秒
電腦介面 1 Gbit 乙太網路

可獨立運作

多用戶

電壓

採集電壓 電池滿電壓

兩個半電池電壓

輔助電壓
測量精度 FSR (滿量程範圍)的±0.02%
測量噪音基底 30µV 峰峰值典型值
控制解析度 57µV (18位)

目前

目前範圍 ± 100 mA

± 10 mA

± 1 mA

± 100 µA

自動範圍
測量精度 FSR的±0.05%
測量噪音基底 <1 µA @100mA <100 nA @10mA <10 nA @1mA <1 nA @100 µA
控制解析度 1 nA 最小值 (18位元)

阻抗 (每通道)

頻率範圍 100 µHz 至 100kHz
阻抗模式 PEIS 和 GEIS (均同時測量全電池和半電池阻抗)
阻抗範圍 1 mΩ 至 100 MΩ
環境資訊系統聘直指標 SFDR (無雜訊動態範圍)
EIS漂移校正 是的
EIS自適應振幅 是的

其他

附加測量 (每個通道) 數位 ( I²C ) 感測器訊號，例如用於電池溫度

模擬感測器訊號，例如氣體壓力訊號
校準 採用內部電壓基準和三個內部校準單元，實現全自動自校準
軟體 EL軟體包含：

實驗設計者

利用資料庫進行細胞和材料管理

腳本編輯器

即時數據監控

分析和報告能力
細胞鑑定 PAT按鈕，其唯一序號儲存在EEPROM中

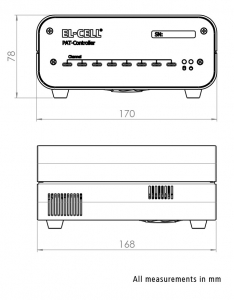

測量 PAT-Controller-8

長度 大約 168 毫米
高度 大約 78毫米
寬度 大約 170毫米
重量 大約 1.7 公斤
濕度 非冷凝式

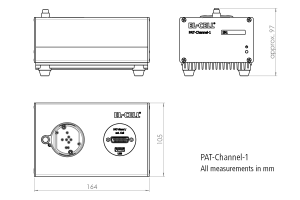

測量PAT-通道-1

長度 大約 164 毫米
高度 大約 97 毫米
寬度 大約 105 毫米
重量 大約 1.3 公斤
溫度工作範圍 -20 至 +40攝氏度
濕度 非冷凝式

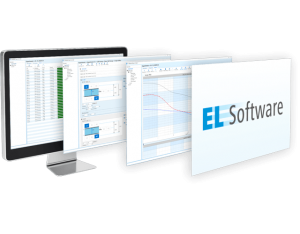

EL軟體

EL-Software是控制所有 EL-CELL 電池測試器的軟體平台，無論是單通道系統或多通道系統。 EL-Software 涵蓋所有測試案例，從使用 ECD 膨脹儀進行應變測量，到對單一紐扣電池進行簡單的循環測試，再到使用 PAT 系統進行高通量材料測試。

✔️ 便捷的實驗設計和規劃功能，可實現高度可擴展的測試設置

✔️ 單元元件管理，以及採購和任務清單產生等輔助功能

✔️ 直覺且功能強大的實驗建構器，可用於設定常見的測試，例如恆定電流恆壓循環、伏安法和阻抗測試

✔️ 功能強大、靈活的腳本語言，幾乎可以自訂任何所需的實驗

✔️ 實驗序列的批量模式

✔️ 獨特的連接矩陣：無需接觸任何電纜即可在運行時重新連接單元

✔️最先進的繪圖功能和可配置的單元格檢視器，用於即時查看和比較數據（單次實驗和分組報告；多面板圖表；內建和自訂圖表模板）
