A-Cell – 氧化還原液流電池測試電池
FCP-A-01-001
通用型液流電池和電化學液流池（2.5cm x 2.5cm 或 5cm x 5cm），適用於任何類型的化學反應
🔹2.5厘米 x 2.5厘米 或 5厘米 x 5厘米 – 其他尺寸可按需定制
🔹電極厚度 ＜ 0.5mm-1mm
🔹交錯流場
🔹可在整個 pH 值範圍內使用—從強酸性到強鹼性（取決於墊片材料的選擇）
A型電池用石墨流動體（1/8吋）× 2

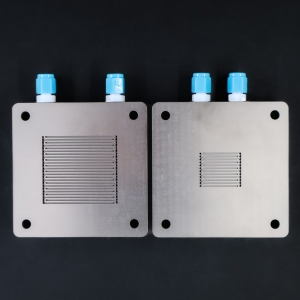

A-Cell 液流電池的石墨流體（替換零件），具有整合流場（2.5cm x 2.5cm 或 5cm x 5cm）。
🔹每包1片（每個單元格需要2片）
🔹2.5厘米 x 2.5厘米 或 5厘米 x 5厘米 – 其他尺寸可按需定制
🔹交錯流場
🔹可在整個 pH 值範圍內使用—從強酸性到強鹼性
🔹配有 PFA Swagelok 接頭（適用於 1/8 英吋管材）
產品描述

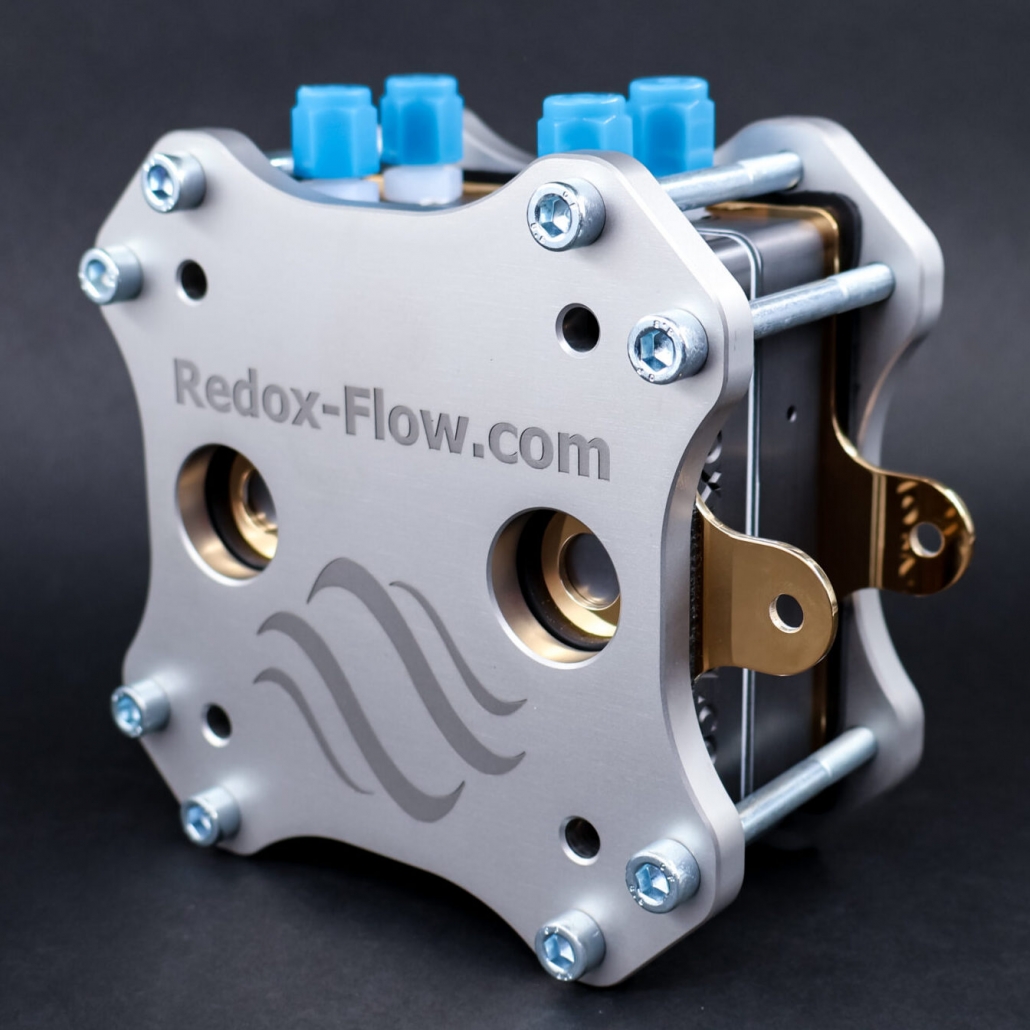

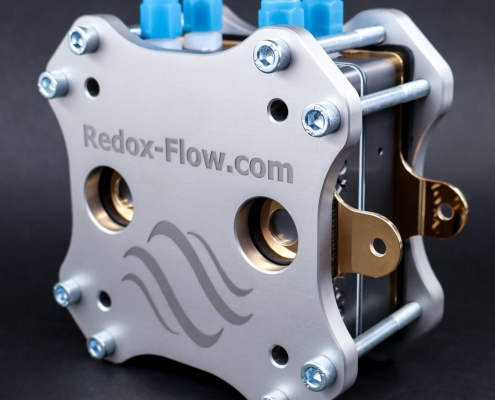

A型液流電池是Redox-Flow.com的首款產品，上市近10年，已被全球100多家機構和公司採用。 A型液流電池採用叉指流場設計，適用於通用氧化還原液流電池的研究與開發，特別適用於厚度小於0.5mm-1mm的超薄電極。此外，它還可以用作電化學液流電池，用於測試膜的性能或其他類似應用。 A型液流電池的有效面積有兩種規格：2.5cm x 2.5cm 或 5cm x 5cm。
設計著重易用性和快速組裝/拆卸，使其成為科研應用的理想選擇。電池採用耐腐蝕的高密度石墨材料，電解液吸收率接近零。金屬部件與電解液之間無接觸。電池內部的叉指式流場針對液流電池應用進行了最佳化，具有最小的內阻。如需特殊流場、碳氈電極或其他活性區域，請與我們聯絡。
A型電池的一些獨特功能包括：
🔹電解液僅與流動塊（石墨）、隔片（PTFE、Viton 或 EPDM）、O 形環（Viton/EPDM）、雙極板、電極和膜接觸。
🔹針對高性能和最低內阻進行了最佳化
🔹可與流通式電極支架連接，用於線上監測 pH、ORP、參考電極、電導率或任何其他電極。
🔹可連接線上壓力單元以測量電極水力阻力
🔹壓力感測器和電極的訊號可以記錄在AUX 單元中，兩者結合起來形成了一個極其強大的工具，可用於優化研究或液流電池化學開發。
🔹購買 S 型電池石墨流體或 X 型電池 PEEK 流體及集流體，即可轉換為 A 型或 X 型電池。 A 型、S 型和 X 型電池組合使用，幾乎可以測試任何類型的電化學能量轉換技術——液流電池、鹼性水電解、陰離子交換膜水電解、零間隙電解、PEM 水電解、CO2 電解、PEM/鹼性燃料電池——這些技術均可在高溫和全 pH 範圍內運行。

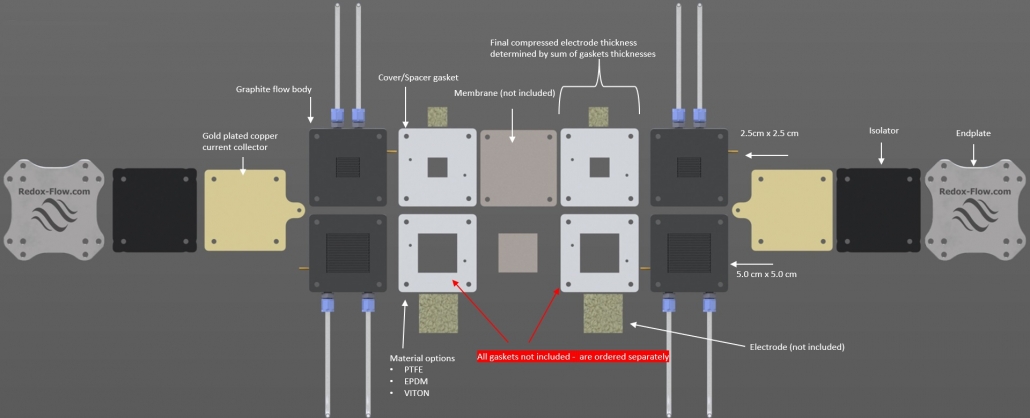

墊片和電極厚度： 由於種類繁多，電池出廠時不包含墊片，需要單獨訂購（請參閱墊片選擇）。下圖顯示了整體配置和各種可能性
A 型電池適用於較薄的電極（< 0.5-1.0 毫米），對於較厚的電極， S 型電池 是更好的選擇。
流場區域的電極面積（2.5cm x 2.5cm 或 5cm x 5cm）和墊片的面積應該會相符。
最終壓縮電極厚度是蓋/墊片厚度的總和 ，這裡可以組合多個墊片（和材料）和厚度。
我們的墊片產品提供不同厚度的墊片套裝，我們建議使用這些套裝，因為它們幾乎可以用於測試任何電極厚度和壓縮情況。 A型電池的墊片可在此訂購：A型液流電池墊片。
技術規格
🔹有效區域：2.5公分 x 2.5公分 或 5公分 x 5公分
🔹流場模式：1mm 交錯式
🔹電解液僅與石墨本體、接頭和墊片接觸。所有零件均採用耐腐蝕材料製造（從酸性到鹼性）。
🔹例如，在石墨塊的每一側分別開有直徑 ø2 毫米和 ø4 毫米的孔：
➖溫度計
➖用於測量石墨塊電位的香蕉插頭。
🔹4支對準桿確保每次重新組裝時電池都能精確對準。
🔹用於交叉擰緊電池的 8 個螺栓
🔹材料
➖端板：不鏽鋼（2 件）
➖流場：石墨，不透水（2 片）
➖集電器：鍍金銅（2個）
➖PFA Swagelok 接頭，用於與 1/8 英吋管材緊密連接（4 件組）。可根據要求提供 1/4 英吋或其他尺寸的接頭。
➖墊片：PTFE、VITON 和 EPDM
資源連結
📌電池組裝手冊
📌彙編教學影片（YouTube）
📌科學出版品
🔹Clemente, Alejandro, et al. “Online state of charge estimation for a vanadium redox flow battery with unequal flow rates.” Journal of Energy Storage 60 (2023): 106503.
🔹Merino-Garcia, Ivan, et al. “Characterization of poly (Acrylic) acid-modified heterogenous anion exchange membranes with improved monovalent permselectivity for RED.” Membranes 10.6 (2020): 134.
🔹Østedgaard-Munck, David Nicolas, et al. “Direct Measurements of Electroviscous Phenomena in Nafion Membranes.” Membranes 10.11 (2020): 304.
🔹Bae, Dowon, et al. “Unravelling the practical solar charging performance limits of redox flow batteries based on a single photon device system.” Sustainable Energy & Fuels 3.9 (2019): 2399-2408.
🔹Østedgaard-Munck, David Nicolas, et al. “Steady state and dynamic response of voltage-operated membrane gates.” Membranes 9.3 (2019): 34.
🔹Khataee, Amirreza, et al. “Differential pH as a method for increasing cell potential in organic aqueous flow batteries.” Journal of Materials Chemistry A 5.41 (2017): 21875-21882.
🔹Østedgaard-Munck, David Nicolas, et al. “Data on flow cell optimization for membrane-based electrokinetic energy conversion.” Data in brief 15 (2017): 1-11.
🔹Østedgaard-Munck, David Nicolas, et al. “Membrane-based electrokinetic energy conversion.” Materials today energy 5 (2017): 118-125.
