電池測試用光學觀察三極組件-SB1300A
-與SB1300相比，降低了物鏡筒高度，改良後更容易從側面檢查物鏡尖端的位置。-
這是一個原位三電極電池，可以結合光學顯微鏡和拉曼光譜等光學技術，測量鋰電池充放電過程中電極表面的反應過程。
特徵
特徵
| ✔️ 一種允許連接鋰參考電極的結構 |
| ✔️ 減少因氣體生成造成的觀測場損失 |
| ✔️ 與溶劑接觸的材料是不銹鋼SUS316和PPS樹脂，它們具有優異的耐化學性。 |
| ✔️ 便於後續分析的電極拆卸 |
用途
用途
| ✔️ 對伴隨鋰離子吸收/解吸的反應分佈進行分析 |
| ✔️ 觀察每個反應階段晶體結構的變化 |
| ✔️ 透過負極顏色變化可視化插層過程 |
電極的放置
電極的放置
對電極、隔離膜和觀察電極均為環形，其中觀察電極的內徑最小。觀察時，透過石英窗口瞄準觀察電極內徑的邊緣。
參考電極（Li線）環繞在正負極外側，幾乎與隔離膜接觸。觀察電極觀察內徑為0.25毫米的邊緣（見下圖）。當產生氣體時，氣體會在中心區域聚集，確保清晰的觀察視野。
測量範圍 ( 觀察石墨負極的顏色變化 )
測量範圍 ( 觀察石墨負極的顏色變化 )
充電過程中，石墨電極經歷多個階段，最終將鋰離子嵌入所有層間，使SOC達到100 %。此時，電極活性物質的顏色變為金色。透過充電過程中顏色的變化來觀察反應分佈，從充電前的灰色逐漸變成藍色、紅色最後變成金色。
| -測量條件- | |
| 正極 ( 對電極 ) | 鈷酸鋰 |
| 負極 ( 觀察電極 ) | 石墨 |
| 電解質 | 1.0 M LiPF6 / EC:DMC=1:1 |
| 倍率 | 1/15 C |
充放電前後正極 / 負極的拉曼光譜
充放電前後正極 / 負極的拉曼光譜
| –測量條件- | |
| 正極 | 鈷酸鋰 |
| 負極 | 石墨 |
| 電解質 | 1M LiPF6 / EC:DMC:EMC=30:35:35 |
正極的結果
觀察發現，LCO的峰值強度隨充電次數的增加而降低。已知LCO的組成和晶體結構會隨著充放電狀態的變化而改變。
負極的結果
在充電狀態下，觀察到LiPF6的強峰，這是由於鋰離子嵌入石墨中而產生的。
在放電狀態下，觀察到G帶和D帶，這是由於鋰離子脫附而產生的石墨峰。
正極的拉曼光譜

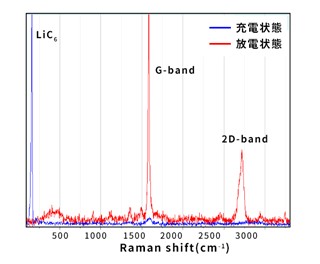

負極的拉曼光譜
-
零件配置圖
規格
規格
| 產品名稱 | 型號 | 規格 |
| 電池測試用光學觀察三極組件 SB1300A-S |
14267 | 材質：SUS316/304不鏽鋼、PPS不鏽鋼、石英、全氟化O型環、矽膠O型環； 彈簧載重：約3kgf（正/負極彈簧1）； 彈簧載重：約1kgf（正/負極彈簧2）； 彈簧載重：約0.5kgf（參考電極彈簧） |
-
替換零件
| 產品名稱 | 型號 | 規格 |
| S1300觀察窗口 | 14185 | 材質：石英 |
| S1300 橡膠 1 份 | 14186 | 材質：全氟橡膠O型環、矽膠O型環 |
| 504210 絕緣套管，8 個（適用於 M4） | 14264 | 材質：PPS |
-
選項
| 產品名稱 | 型號 | 規格 |
| S1300 正 / 負極彈簧 1 (1K) | 14265 | 材質：SUS316
彈簧載重：約1kgf |
| S1300 正 / 負極彈簧 1 (2K) | 14266 | 材質：SUS316
彈簧載重：約2kgf |
