電池斷面觀察組件-SB2300

這是一種可以在二次電池（以鋰離子電池為代表）充放電過程中，
從電極的截面（而非平面）即時可視化反應進程的組件。

用途

✔️材料嵌入反應在深度方向上的反應分佈
✔️針狀晶（樹枝狀鋰）生成機制的解析
✔️ 電極膨脹／收縮的觀察

組件結構

極與負極使用專用沖切刀裁切成 10 mm 見方（10 mm × 10 mm），並與隔離膜一同放置於電極固定治具中。 電極由左右兩側的不鏽鋼治具夾持，並透過彈簧施加一定的負載壓力。
在正負極的正下方，可以壓接 鋰金屬等參考電極材料，因此也能構成含參考電極的 三電極系統 進行測量。

將裝設好電極的固定治具置入階段台（stage 台）中。 放入組件本體後，可透過彈簧輕鬆取得集電，正極／負極／參考極的端子則對應於組件本體外側的三個位置。
關上組件蓋後，承載固定治具的階段台會被推向觀察窗材， 藉由窗口即可對電極截面進行觀察。

觀察石墨負極在充電時嵌入所引起的顏色變化

■ 測量條件

電解質 1M LiPF6(EC-DMC-EMC 30:35:35)
正極 鈷酸鋰
負極 石墨
參考電極 Li
C 率 1/15C(CC-CV充電)

石墨負極在鋰離子嵌入（充電）過程中，已知會依序由灰色 → 藍色 → 紅色 → 金色變化。
本公司的組件亦可在 SOC 0％→100％ 的過程中，觀察到各反應階段的顏色變化。

電極截面觀察用組件的 In-situ 拉曼測量

具備高性能且操作便利的拉曼顯微系統

LabRAM Soleil

LabRAM Solei 的連接範例

放電中 In-situ 拉曼光譜測量

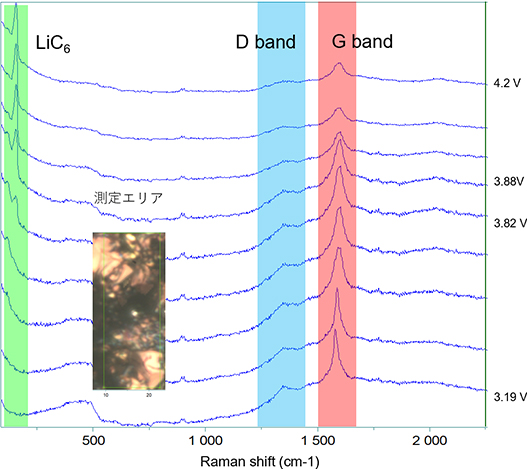

在充電狀態下，觀察到強烈的LiC6峰，該峰源自於鋰離子嵌入石墨。隨著LiC6峰從約3.8 V開始下降，石墨來源的G帶峰強度增加，且峰形發生變化。

充電／放電狀態下的 in-situ 拉曼影像量測

光學顯微影像與拉曼影像（RGB）的重疊圖

在充電狀態下，可觀察到鋰插層反應進行中的區域 ( 綠色 ) 與反應尚未充分進行的區域。；
在放電狀態下，可見到高結晶性的石墨區域 ( 紅色 ) 與低結晶性的石墨區域 ( 藍色 ) 交錯分布。

  • 零件配置圖

規格

(請為每項選擇)

項目 品名 型號 規格
組件本體 S2300組件本體 14256 材質：SUS316／304、PEEK、PTFE、石英、EPDM 墊片、Perfluoro O 型環、磷青銅
替換用 S2300 橡膠3份 14257 材質：EPDM 墊片、Perfluoro O 型環
S2300 觀察窗 14258 材質：石英
固定治具 S2300 2 極用固定治具 14260 材質：SUS316、PPS
S2300 3 極用固定治具 14261 材質：SUS316、PPS
手沖具 S2300 手沖工具 14259 材質（本體）：高強度鋁合金，模切成型；尺寸：10mm x 10mm，圓角半徑0.2mm

(注意：除了組件本體之外，您還需要選擇一個固定治具。

組件本體

二極固定治具

三極固定治具

手沖工具

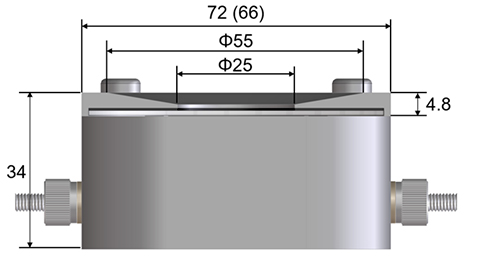

尺寸參考圖
